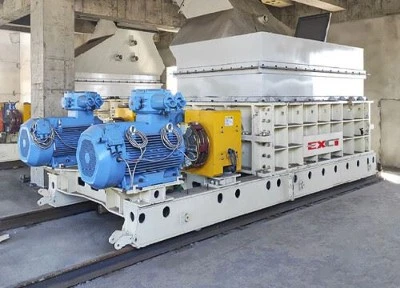

Nosso dimensionador secundário para mineração de carvão apresenta vantagens significativas em termos de durabilidade. Todos os seus componentes principais são feitos de materiais de alta-força e resistência ao desgaste-.
As placas dentárias quebradas são feitas de liga de aço-resistente ao desgaste e ao impacto-. São processados através de processos precisos de fundição e tratamento térmico, com dureza superficial de até HRC 50-55 e resistência ao impacto maior ou igual a 48J/cm². Eles podem resistir efetivamente ao desgaste e ao impacto do carvão e da ganga. A vida útil de um único conjunto de placas dentárias não é inferior a 3 anos ou um volume de sobrecarga de 600 milhões de toneladas.
O eixo do rolo dentado é feito de liga de aço forjado 42CrMo. Após o tratamento de têmpera e revenimento, ele apresenta resistência e tenacidade, capaz de suportar operações com cargas-pesadas-de longo prazo.
Os rolamentos usam rolamentos de rolos autocompensadores de folga grande-, combinados com uma vedação de labirinto duplo + estrutura de proteção de vedação de óleo de borracha fluorada, evitando efetivamente a entrada de poeira e umidade. A vida útil dos rolamentos é superior a 30.000 horas.

O princípio de funcionamento central do dimensionador secundário para mineração de carvão é o dimensionador bisecundário para mineração de carvão que consiste no cisalhamento e no alongamento.

● Após a partida do equipamento, dois motores-à prova de explosão acionam os rolos dentados duplos para girar em direções opostas através do sistema de transmissão. Os dentes dispostos em espiral nos rolos dentados formam uma estrutura interligada.

● Quando o carvão bruto que passou pela britagem primária entra na câmara de britagem, ele é primeiro agarrado com precisão pelas pontas dos dentes. O movimento relativo dos dois rolos dentados exerce uma força de cisalhamento e, ao mesmo tempo, o efeito de alongamento produzido pelo desenho do formato do dente faz com que o material se quebre ao longo das fraturas naturais.

● Partículas com tamanho menor que a folga entre os rolos dentados são separadas diretamente por esse processo. Para os materiais maiores que a folga, eles são continuamente cisalhados e quebrados até atingirem o tamanho de descarga predefinido. Em última análise, isso alcança a integração de britagem e classificação eficientes.

Coal Secondary Sizer Drive Device

Dispositivo de acionamento

Duas unidades de acionamento independentes, cada unidade de acionamento inclui: motor, acoplamento final de alta-velocidade, caixa de engrenagens, acoplamento final-de baixa velocidade. O acoplamento-de extremidade de alta velocidade usa um acoplamento hidráulico para conectar o motor à caixa de engrenagens. A caixa de engrenagens adota estrutura de engrenagem helicoidal de eixo paralelo para atender aos requisitos de transmissão de potência, relação de velocidade e torque sob carga extrema do dimensionador secundário para mineração de carvão.

Rolo Dentado

O rolo dentado pode ser dividido em Sizer secundário primário para rolo dentado de mineração de carvão e Sizer secundário secundário para rolo dentado de mineração de carvão. Fácil instalação e desmontagem da cabeça dentária do dimensionador secundário para mineração de carvão, o que pode reduzir significativamente o tempo de manutenção e diminuir o custo de manutenção.

Habitação

A carcaça do dimensionador secundário para mineração de carvão é projetada como uma estrutura hospedeira rígida e a carcaça é feita de aço fundido e conectada por parafusos de alta resistência. Placas-resistentes ao desgaste são instaladas ao redor do interior da carcaça, e placas de desgaste em forma de pente são instaladas em ambos os lados da carcaça para evitar que material excessivo adira aos rolos dentados do britador.

Placas laterais

As placas laterais do dimensionador secundário para mineração de carvão são formadas integralmente por meio de tecnologia de fundição de alta{0}}qualidade, garantindo uma estrutura estável e confiável. Após o processamento preciso por um torno CNC de alta-precisão, as placas laterais alcançam uma precisão de encaixe rigorosa durante a instalação. Esse design não apenas estende a vida útil dos principais componentes, mas também garante a operação suave de toda a máquina, fornecendo suporte contínuo para o equipamento sob condições de trabalho de alta-intensidade.

Dispositivo de lubrificação

O dimensionador secundário para mineração de carvão adota sistema de lubrificação automática centralizado, pode haver mais tempos de enchimento de óleo, configurações de tempo de enchimento de óleo, confiáveis para garantir a lubrificação eficaz e confiável de cada peça. Controle automático do tempo de intervalo de fornecimento de óleo, a pressão de fornecimento de óleo é grande, a velocidade de fornecimento de óleo é rápida, o rolamento é totalmente lubrificado de forma eficaz, de modo que a parte central do rolamento de rolos de dentes para obter uma boa lubrificação, prolonga muito a vida útil do rolo de dentes.

Equipamento de corrida

O dispositivo de deslocamento é instalado na parte inferior do Dimensionador Secundário para Mineração de Carvão e acionado por um motor para se deslocar ao longo de uma trilha até o acesso de manutenção, facilitando a manutenção e evitando a desmontagem. Este design permite que o equipamento se desloque suavemente entre as áreas de operação e manutenção, reduzindo o trabalho manual e minimizando o tempo de inatividade durante a manutenção, melhorando assim a eficiência operacional.

A granularidade de alimentação dos medidores primários é menor ou igual a 1.500 mm e a granularidade de descarga é inferior a 300 mm. O arranjo das formas dos dentes de esmagamento e das formas dos dentes é organizado por formas especiais de dentes em espiral. Os dentes de britagem são fundidos em liga de aço resistente à abrasão e ao impacto. O rolo dentado Primary Sizer possui uma estrutura de design de dente exclusiva e inovadora com distribuição em espiral profunda para alta produtividade. As cavidades de passagem são formadas entre os dois rolos dentados e o corpo da placa lateral para peneirar e triturar materiais, respectivamente.

Primary Sizers Toothed Roller

O tamanho de alimentação do dimensionador secundário é menor ou igual a 300 mm (uma pequena quantidade de 400 mm é permitida) e a granularidade de descarga é inferior a 50 mm. A forma de conexão da placa dentada adota uma única ranhura em cauda de andorinha, que é complementar ao chanfro do bloco de fixação da pastilha, e então a placa dentada de britagem é instalada no assento de fixação da placa dentada, formando uma conexão superfície a superfície, que é apertada e pressionada por parafusos de alta-resistência. A função do parafuso passa a ser um bloco de fixação do inserto fixo, evitando o problema de quebra do parafuso da trava fixa, queda da placa dentária ou dificuldade de desmontagem e substituição.

Secondary Sizers Toothed Roller

01/

Fácil de mover
Adotamos uma estrutura modular compacta, reduzindo a área útil em 30% em comparação com equipamentos com a mesma capacidade de produção. O equipamento pode ser desmontado para fácil transporte e montagem-no local, o que é adequado às características de produção de minas a céu aberto-frequentemente realocadas, reduzindo assim os custos de construção do local e realocação de equipamentos.

02/

Anti-entupimento
Incorporamos o design dentado em espiral + função de marcha à ré, que pode remover automaticamente os materiais aderidos gerados durante o processo de britagem do carvão, evitando o entupimento da porta de descarga. Mesmo tratando-se de carvão com alto teor de argila, pode manter uma capacidade de produção estável.

03/

Resistente a baixas-temperaturas
Equipamos a máquina com motores resistentes-a baixas temperaturas e um sistema de lubrificação de isolamento. Ele pode iniciar e operar de forma estável mesmo em um ambiente extremamente frio de -45 graus. Este projeto se adapta perfeitamente à produção de inverno em áreas produtoras de carvão do norte, como Mongólia Interior e Xinjiang, resolvendo o problema de inicialização de equipamentos em condições de baixa temperatura.

04/

Ciclo operacional longo
O ciclo geral de revisão da máquina do nosso produto é maior ou igual a 8 anos. A vida útil dos principais componentes estruturais é maior ou igual a 20 anos. A proteção de vedação do rolamento foi atualizada. É compatível com o modo de produção contínua 24 horas da indústria do carvão, reduzindo o tempo de inatividade para manutenção e melhorando a taxa efetiva de operação do equipamento.

05/

Adaptação Inteligente
Estamos equipados com sistema de controle PLC e sensores multi{0}}dimensionais, que suportam conexão com o sistema de controle centralizado da mina de carvão. Permite monitoramento remoto, ajuste automático e aviso de falhas, e é adequado para a tendência de produção inteligente e não tripulada na indústria do carvão.

06/

Baixo consumo de energia
Adotamos o modo de operação de baixa-velocidade e alto-torque, com consumo de energia da unidade tão baixo quanto 0,12 kW・h/t. Comparado com equipamentos tradicionais, economiza mais de 35% de energia, atendendo aos requisitos de redução de custos e melhoria de eficiência da indústria do carvão. A operação-de longo prazo pode reduzir significativamente as despesas com eletricidade.

Contate-nos para obter o melhor preço

Envie seus requisitos e converse com um de nossos engenheiros técnicos sobre seu projeto.

Enviar consulta agora

Produtos mecânicos de alta qualidade, devem ter excelentes equipamentos de ferramentas. A fim de garantir sua precisão e atender às necessidades de grandes encomendas. Henan Excellent Machinery Co., Ltd possui 140 conjuntos de equipamentos profissionais, incluindo centro de usinagem de pórtico de cinco eixos-, centro de usinagem de mandrilamento e fresamento CNC, centro de usinagem vertical, centro de usinagem CNC vertical, centro de usinagem de pórtico, máquina de corte a laser, máquina de corte de tubo a laser, estação de trabalho de robô de soldagem, torno alongado, centro de usinagem horizontal CNC, etc. tratamento térmico de superfície ultra grande.

Processo de supressão da placa lateral esquerda e direita

Mineral Sizers Front And Rear End Cover Machining Process

Processamento da tampa frontal e traseira

Mineral Sizers Left And Right Side Plate Machining Process

Processamento de placas laterais esquerda e direita

Mineral Sizers Teeth Ring Internal Surface Machining Process

Processamento de superfície interna do anel dentário

Processamento de base dentária

Mineral Sizers Teeth Roller Heat Treatment

Tratamento térmico de rolo de dentes

Atualmente, EXCT passou totalmente pela certificação do sistema de qualidade internacional ISO9001-2008, sistema de qualidade completo garante que desde o desenvolvimento e design do produto, produção, aquisição e fornecimento até o processo de vendas e serviços tenha sido controlado de qualidade eficaz.

A EXCT possui uma equipe de inspeção rigorosa e qualificada para garantir o sucesso do controle de qualidade do produto. O departamento de inspeção de qualidade possui um rigoroso processo de testes que percorre as etapas de aquisição de matéria-prima, produção e instalação para garantir que cada equipamento entregue aos clientes seja qualificado.

Mineral Sizers Currency Test When Running

Detecção atual

Detecção de tensão

Mineral Sizers Shaft Temperature Detection

Detecção de temperatura do eixo

Detecção de vibração

Detecção de ruído

Mineral Sizers Ultrasonic Flaw Detection

Detecção ultrassônica de falhas

Detecção de dureza

Detecção de espessura de revestimento

Nosso dimensionador secundário para mineração de carvão cobre mais de 20 países e regiões em todo o mundo. Eles são usados principalmente para triturar carvão bruto, ganga de carvão, linhita, coque, solo superficial e outros materiais, e são usados em indústrias relacionadas ao carvão, como usinas termelétricas, mineração de carvão, usinas de lavagem de carvão e assim por diante.

Envie seus requisitos e converse com um de nossos engenheiros técnicos sobre seu projeto.

Obtenha a solução de produto mais adequada e cotação gratuitamente!!!

Os dimensionadores secundários para mineração de carvão são personalizados para cada material de aplicação para fornecer a melhor configuração e atender a todas as suas necessidades.

Dimensionador secundário primário para especificações técnicas de mineração de carvão
Modelo	2PLF800	2PLF1000	2PLF1200	2PLF1500
Diâmetro do rolo de dentes (mm)	800	1000	1200	1400
Comprimento do rolo (mm)	1500-2500	1500-3000	1500-3000	2000-3500
Tamanho máximo de alimentação (mm)	800	1000	1200	1500
Tamanho de saída (mm)	Menor ou igual a 300	Menor ou igual a 300	Menor ou igual a 300	Menor ou igual a 300
Capacidade (t/h)	Menor ou igual a 2.000	Menor ou igual a 3500	Menor ou igual a 6.000	Menor ou igual a 10.000

Sizer secundário para especificações técnicas de mineração de carvão
Modelo	2PLS600	2PLS800	2PLS1000	2PLS1200
Diâmetro do rolo de dentes (mm)	600	800	1000	1200
Comprimento do rolo (mm)	1000-2500	1500-3000	2000-3500	2000-4000
Tamanho máximo de alimentação (mm)	200	300	350	400
Tamanho de saída (mm)	50-80	50-100	50-120	50-140
Capacidade (t/h)	250-800	500-2000	600-3000	800-4000

Observação: As configurações dos dentes variam dependendo do tipo de material, tamanho de alimentação e tamanho de descarga.

As informações de configuração são valores típicos para referência. Entre em contato com nossos engenheiros técnicos para obter mais assistência na seleção do equipamento.

1. Qual material a ser triturado:______
2. Capacidade de movimentação:______t/h.
3. Densidade do material a granel: ______t/m3
4. A resistência à compressão do material:______Mpa
5. A faixa de material HGI (índice de moagem hardgrove):
6. Porcentagem de distribuição de partículas de material?
7. Máx. tamanho do grão do material de alimentação: ______mm
8. Qual é o tamanho do grão do produto acabado após a trituração?
9. Qual equipamento é usado para alimentar o material no medidor?
10. Qual equipamento é utilizado para descarregar o material do dimensionador?
11. Como sabemos, o dimensionador deve formar um sistema com outros equipamentos. Você tem um projeto preliminar ou um esboço-desenhado à mão? Se tiver, envie-o ao nosso engenheiro para referência.
