A Peneira Rolo de Carvão é uma solução moderna e eficiente para triagem e transporte de materiais. Construído com vários eixos paralelos montados com discos especialmente projetados, cria uma superfície de peneiramento contínua que garante separação confiável do material e transporte estável. O mecanismo rotativo proporciona operação suave e maximiza a capacidade de processamento em ambientes de manuseio de grandes volumes.
Chamada de peneira de disco ou alimentador oscilante, a peneira de rolo de carvão é particularmente eficaz para manusear materiais pegajosos, úmidos ou abrasivos. Seu design giratório aberto evita problemas de entupimento comumente enfrentados por peneiras vibratórias, garantindo operação ininterrupta e alta produtividade. O equipamento mantém excelente precisão de triagem enquanto reduz o tempo de inatividade para manutenção.
Graças à sua versatilidade, nossas peneiras de rolo de carvão são amplamente utilizadas em carvão, mineração, fábricas de cimento, metalurgia e processamento químico. Eles combinam alta durabilidade, facilidade de manutenção e confiabilidade comprovada, tornando-os uma escolha confiável para operadoras que buscam desempenho-de longo prazo e economia.
Como funciona a tela do rolo de carvão?
A área de peneiramento consiste em muitos eixos de rolos dispostos paralelamente, o eixo da peneira é equipado com uma série de discos de peneira escalonados, os eixos dos rolos giram na mesma direção, para realizar a alimentação e a peneira dos materiais.
A superfície da tela da peneira de rolo de carvão é composta por vários eixos de tela dispostos paralelamente, equipados com discos de tela moldados, e os eixos da tela são acionados pelo dispositivo de acionamento para girar na mesma direção e na mesma velocidade, formando uma superfície de tela rolante.
Quando o material flui na superfície da tela, pode formar um fluxo de material de igual espessura e com certa aceleração.
A lacuna entre o eixo da tela e o disco da tela forma o orifício da tela, o material menor que o orifício da tela é submetido à sua própria gravidade e à força rotativa do eixo da tela e se torna o material sob a tela através dos orifícios da tela. O material maior que os furos da tela continua a entrar ao longo da superfície da tela sob a ação do disco giratório da tela, tornando-se o material na tela e, finalmente, alcançando a classificação do material.
Componentes principais da tela do rolo de carvão
Nossa empresa conta com trabalhadores técnicos qualificados e um sistema de gerenciamento de qualidade perfeito, para garantir a alta qualidade dos componentes principais da peneira de rolo de carvão, para fornecer uma garantia para a operação de alto-desempenho do produto.
Conjunto de eixo de tela
350x350O conjunto do eixo da tela é composto por motor + redutor, eixo da tela, disco da tela, chave plana, porca de travamento, acoplamento, assento do rolamento e acessórios do assento do rolamento. O motor de acionamento é conectado ao redutor e ao eixo da tela através do acoplamento.
O design do eixo da tela é razoável e seguro, o que pode efetivamente evitar o fenômeno de flexão e quebra do eixo do rolo.
Quando qualquer grupo de eixos de peneira falha, o material pode continuar a avançar sob o impulso do eixo de peneira anterior, e a peneira pode operar normalmente. O assento do rolamento do eixo da peneira é instalado na parte externa da placa lateral da caixa da peneira para facilitar a desmontagem.
Disco de tela
A tela de rolo de carvão é fundida com liga de aço-de manganês e cromo resistente ao desgaste, que tem boa resistência ao desgaste e pode lidar com o impacto e o desgaste de materiais grandes sem qualquer deformação ou fratura.
A peneira de rolo de carvão é projetada como um disco de peneira parabólica e é arredondada para eliminar cantos vivos, de modo que a resistência à rotação da peneira seja minimizada.
A forma parabólica do disco da tela pode maximizar a capacidade de perturbação da peneira do rolo de carvão no fluxo do material e melhorar a taxa de peneiramento.
Tela de rolo de carvãoDetalhes
Dispositivo de acionamento
Ele adota acionamento de motor único-de eixo único-ou modo de transmissão de combinação de cadeia de múltiplos-eixos, configuração de energia razoável e estrutura de superfície da tela para distribuir uniformemente a carga de material na tela e garantir uma operação suave.
A estrutura do projeto do dispositivo de acionamento é simples, fácil de instalar e desmontar, e o eixo da tela conectado não é movido durante a desmontagem.
O dispositivo de acionamento é compacto em tamanho, leve, tem longa vida útil e baixo custo de manutenção.
Disco de tela
Disco de tela de rolo de carvão com layout escalonado, design mais razoável. O disco de tela de rolo de carvão tem boa resistência ao impacto e não apresentará nenhum fenômeno de deformação e fratura.
O disco de peneira de rolo de carvão tem boa resistência ao desgaste e longa vida útil. O disco de peneira de formato parabólico possui design razoável e alta precisão de montagem, o que pode melhorar a precisão da triagem.
Caixa de tela
O corpo principal da peneira de rolo de carvão é soldado com aço estrutural de baixa-liga e alta-resistência. Todos os conjuntos do eixo da peneira são fixados ao corpo da máquina através de parafusos de conexão. Placas de revestimento-resistentes ao desgaste são instaladas na lateral do corpo da máquina para evitar o contato direto entre os materiais e a caixa, prolongando significativamente a vida útil do equipamento. E a placa de revestimento-resistente ao desgaste e a caixa da tela são conectadas por parafusos, que são fáceis de substituir.
Carcaça protetora
A caixa protetora da tela do rolo de carvão é soldada com placa de liga de aço-resistente ao desgaste NM500, pulverizada com tinta anti-ferrugem e anti{3}}corrosão e conectada à tremonha e à caixa de saída na parte frontal e traseira.
A vedação geral da caixa da tela pode prevenir eficazmente a poluição por poeira, reduzir o impacto no meio ambiente e atender aos requisitos da construção ecológica.
A caixa protetora é dotada de uma janela de observação para facilitar a observação do funcionamento da máquina.
Placa de revestimento-resistente ao desgaste
A placa de revestimento-resistente ao desgaste é feita de material de liga e todo o processo de produção adota soldagem, tratamento térmico, usinagem e outras produções em linha de montagem, que tem uma longa vida útil e forte resistência ao desgaste, tenacidade e resistência ao impacto.
O interior da caixa da tela e a superfície de contato entre a ranhura guia e o material são fornecidos com placas de revestimento-resistentes ao desgaste, que podem proteger a caixa da tela e aumentar a vida útil da ranhura guia. A placa de revestimento é fixada junto com a placa mãe por parafusos e a substituição é conveniente.
Dispositivo-autolimpante
O dispositivo-de autolimpeza do eixo da tela é feito de aço-resistente ao desgaste e é equipado com uma aresta cortante inclinada para a parte inferior do eixo da tela. Alguns detritos fibrosos e materiais pegajosos presos à tela serão automaticamente limpos pelo dispositivo de limpeza para resolver o bloqueio da superfície da tela.
Tela de rolo de carvãoCaracterísticas
01/ Carga reduzida do britador
Ao remover materiais finos e subdimensionados, a peneira de rolo de carvão minimiza a quantidade de carga desnecessária que chega ao britador, prolongando sua vida útil.
02/ Alto desempenho de triagem
O design do disco rotativo proporciona uma separação estável com entupimento mínimo, proporcionando maior precisão do que os métodos de peneiramento convencionais.
03/ Fácil instalação
O design compacto permite a instalação em posições horizontais ou inclinadas, tornando-o adaptável a diferentes layouts de fábrica e condições do local.
04/ Manutenção simplificada
A construção modular e os componentes de{0}troca rápida reduzem o tempo de serviço, ajudando a maximizar a disponibilidade e o tempo de atividade da máquina.
05/ Operação confiável
Equipada com proteções duplas de segurança elétrica e mecânica, a peneira de rolo de carvão garante desempenho estável e segurança do operador em todas as condições.
06/ Excelente adaptabilidade
Eles são adequados para uma ampla variedade de materiais, incluindo alimentação úmida, pegajosa e com alta-umidade, onde as peneiras vibratórias geralmente não funcionam.
Envie seus requisitos e converse com um de nossos engenheiros técnicos sobre seu projeto.
Contate-nos para obter o melhor preço
Tela de rolo de carvãoBaixar folheto
Por que escolher a tela de rolo de carvão?
A peneira de rolo de carvão VS as peneiras convencionais têm as seguintes vantagens.
As telas de rolo de carvão claramente superam as telas convencionais, especialmente no caso de materiais a granel difíceis de peneirar, úmidos e pegajosos, alimentação e peneiramento são claramente superiores às telas convencionais, que geralmente apresentam cozimento e aderência com esses materiais.
A peneira rolante de carvão opera com baixo consumo de energia e requisitos de baixo perfil, e sem vibração, ruído ou tensões transmitidas, tornando-as ideais para aplicações estacionárias e portáteis.
Comparada com a peneira tradicional que usa vibração para separar materiais, a peneira de rolo de carvão não vibra, o equipamento é relativamente forte, não requer manutenção e revisão frequente e a vida útil geral do equipamento é mais longa.
As telas de rolo de carvão são autolimpantes-e projetadas para resistir ao entupimento e reduzir o ofuscamento. Eles também possuem um sistema de lubrificação automática e uma função jog reverse para resolver de forma rápida e fácil qualquer situação de travamento.
A peneira de rolo de carvão pode ser alimentada por um alimentador de avental ou diretamente por meio de caminhões ou carregadeiras. Não são necessários outros equipamentos para auxiliar a alimentação, reduzindo o custo de construção civil e equipamentos.

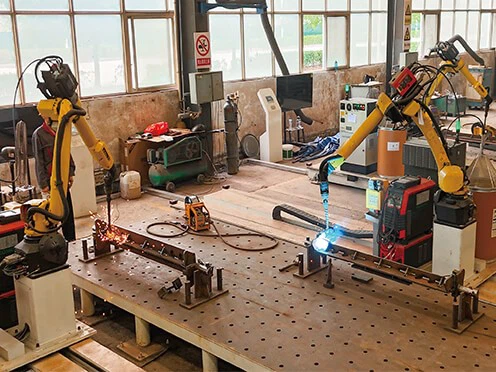

Instalações de fabricação
Produtos mecânicos de alta qualidade, devem ter excelentes equipamentos de ferramentas. A fim de garantir sua precisão e atender às necessidades de grandes encomendas. Henan Excellent Machinery Co., Ltd possui 140 conjuntos de equipamentos profissionais, incluindo centro de usinagem de pórtico de cinco eixos-, centro de usinagem de mandrilamento e fresamento CNC, centro de usinagem vertical, centro de usinagem CNC vertical, centro de usinagem de pórtico, máquina de corte a laser, máquina de corte de tubo a laser, estação de trabalho de robô de soldagem, torno alongado, centro de usinagem horizontal CNC, etc. tratamento térmico de superfície ultra grande.
Rigoroso controle de qualidade
Atualmente, EXCT passou totalmente pela certificação do sistema de qualidade internacional ISO9001-2008, sistema de qualidade completo garante que desde o desenvolvimento e design do produto, produção, aquisição e fornecimento até o processo de vendas e serviços tenha sido controlado de forma eficaz.
A EXCT possui uma equipe de inspeção rigorosa e qualificada para garantir o sucesso do controle de qualidade do produto. O departamento de inspeção de qualidade possui um rigoroso processo de testes que percorre as etapas de aquisição de matéria-prima, produção e instalação para garantir que cada equipamento entregue aos clientes seja qualificado.
Tela de rolo de carvãoCasos
As telas de rolo de carvão são especialmente adequadas para materiais úmidos e pegajosos e para remoção de materiais com altas porcentagens de argila. A peneira de rolo de carvão é usada em aplicações agregadas e de mineração para classificar o material -da-mina antes do britador primário.
Envie seus requisitos e converse com um de nossos engenheiros técnicos sobre seu projeto.
Obtenha a solução de produto mais adequada e cotação gratuitamente!!!
Especificações Técnicas Gerais
A peneira de rolo de carvão EXCT é personalizada para cada material de aplicação para fornecer a melhor configuração e atender a todas as suas necessidades. As informações de configuração são valores típicos para referência. Entre em contato com nossos engenheiros técnicos para obter mais assistência na seleção do equipamento.
| Modelo | Largura da tela (mm) | Eixo/Base Controlado | Tamanho de partícula graduado (mm) | Potência de acionamento (Kw) | Capacidade de manuseio (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Observação: A quantidade de rolos pode ser personalizada de acordo com a necessidade do cliente.
Instrução de seleção
1.Qual material a ser triado: ____________
2. Capacidade de manuseio: __________ (t/h)
3.Densidade do material:___________(t/m3)
4.Máx. tamanho do grânulo do material de alimentação: ______mm
5.Qual é a porcentagem do material máximo no total de matérias-primas? _________%
6. Qual é o tamanho do orifício da tela do rolo de carvão? __________ (mm)
7.Existe algum requisito para a disposição da peneira do rolo de carvão? É horizontal ou inclinado?
8.Que tipo de equipamento alimentará o material na peneira de rolo de carvão?
9.Que tipo de equipamento receberá o material da peneira de rolo de carvão?
10.A peneira de rolo de carvão funciona sozinha ou com outro equipamento para formar um sistema? Se estiver formando um sistema, forneça o fluxograma ou desenho de layout de todo o sistema para referência de nossos engenheiros.
Peças sobressalentes da tela do rolo de carvão

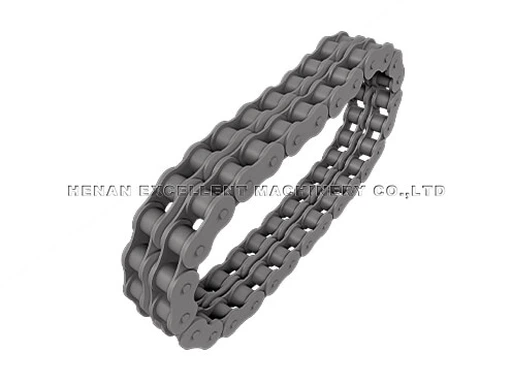

Corrente de Rolo Duplex
Conjunto de eixo de tela
Consequência
Serviço de peneira de rolo de carvão
Relatório de Viabilidade do Projeto
Design e planejamento do site
Seleção e Proposta de Modelo
Cálculo de seleção de modelo
Modelagem e Desenhos 3D
Projeto Civil
Instalação e Comissionamento
Diagnóstico Remoto
Serviço de treinamento
Cronograma de Manutenção
