Como funciona o disjuntor do alimentador?
O Feeder Breaker consiste em um transportador de corrente e uma unidade de britagem, que realiza a combinação das funções de alimentação e britagem.
Peças do transportador
Os materiais são descarregados diretamente na tremonha por caminhões basculantes ou descarregados na tremonha por escavadeiras ou carregadeiras e, então, quando o dispositivo de acionamento do alimentador começa a funcionar, a roda dentada aciona a corrente para se mover horizontalmente na caixa de transporte e arrasta o material para frente ao mesmo tempo.
Unidade de britagem
Quando a corrente e o material passam pelo rolo de dentes rotativos na caixa de britagem, porque o material grande não pode passar pelo espaço específico entre o rolo de dentes e a placa de base, o material grande será batido, comprimido e esticado pelos rolos dentados giratórios até ser quebrado em pequenos materiais que podem passar.
Em geral, o disjuntor do alimentador pode triturar materiais grandes (800 mm-1500 mm) em tamanhos médios (200 mm-500 mm).
Vantagens exclusivas do disjuntor do alimentador
Em comparação com outras marcas de rompedores de alimentação, nossos rompedores de alimentação têm a função de pré-peneiramento e forma de britagem opcional.
01/Pré-triagem
Pré-seleção dinâmica e estática-
A pré-triagem consiste em dois métodos: pré-triagem dinâmica e pré-estática, que são configurados de acordo com diferentes condições de trabalho.
Benefícios
A seção de recebimento de material adota o método de triagem estática, a grelha de triagem estática é fixada na caixa transportadora pelo trilho, o que é adequado para a triagem de materiais com partículas grandes.
A seção de recebimento não{0}}de materiais adota método de triagem dinâmica. Integre uma tela de perturbação sinusoidal especialmente projetada na caixa transportadora, que é adequada para peneirar pequenas partículas e materiais pegajosos. A seção-não receptora adota o método de triagem de perturbação sinusoidal para evitar que qualquer material fique preso.
O material é pré-peneirado e depois triturado, o que pode evitar a trituração excessiva e reduzir a produção de pó, maximizar o rendimento dos blocos minerais e melhorar os benefícios econômicos e o valor para os usuários finais.
02/Unidade de britagem
Triturador de rolo de dentes
Função poderosa Rolo de trituração (picaretas) com picaretas e um padrão de coleta projetado para transportadores de corrente para triturar o material no tamanho de saída desejado. Como o material é quebrado e não esmagado, os pedaços são consistentes, produzindo menos resíduos e maximizando o valor do produto.
Benefícios
Os dentes de britagem são feitos de materiais de fórmula especial após fundição de precisão e tratamento térmico, com alta resistência, resistência ao desgaste e resistência ao impacto.
Os dentes esmagadores adotam conjunto de aquecimento de alta frequência, a estrutura é firme, confiável e durável.
Estrutura de design de dente única e inovadora, distribuição em espiral profunda, forte capacidade de mordida, alta eficiência de produção.
O triturador de martelo é conectado ao motor pela correia triangular. A altura do britador de martelo pode ser ajustada rapidamente por meio de um dispositivo hidráulico para ajustar o tamanho da descarga do material triturado, a fim de atender às necessidades dos diferentes clientes.
Benefícios
O design modular da cabeça do dente é fixado ao martelo britador por parafusos de alta-resistência, permitindo a substituição direcionada e eficiente da cabeça do dente individual.
O método de britagem usando um martelo demolidor tem um efeito significativo na presença de pedaços de materiais ultra-grandes em minas-a céu aberto.
O britador de martelo é um novo tipo de britador desenvolvido para materiais de partículas grandes, com-resistência ao desgaste, grande capacidade de processamento, longa vida útil e assim por diante.
Disjuntor AlimentadorDetalhes
Peças do britador
Rolo de dentes (picaretas)
Os dentes de britagem são feitos de materiais de fórmula especial após fundição de precisão e tratamento térmico, com alta resistência, resistência ao desgaste e resistência ao impacto.
Os dentes esmagadores adotam tecnologia de instalação especial e estrutura de design: adotam conjunto de aquecimento de alta frequência, a estrutura é firme, confiável e durável. Estrutura de design de dente única e inovadora, distribuição em espiral profunda, forte capacidade de mordida, alta eficiência de produção.
Triturador de martelo (picaretas)
A cabeça do dente de esmagamento do martelo é fixada por meio de uma cabeça de dente móvel, que é fácil de substituir e reduz a perda. O método de britagem usando um martelo demolidor tem um efeito significativo na presença de pedaços de materiais ultra-grandes em minas-a céu aberto.
Peças do transportador
Dispositivo de acionamento
Nosso sistema de acionamento utiliza um sistema de acionamento de frequência variável CA que integra software com sistemas eletrônicos e mecânicos para fornecer controle preciso da velocidade do transportador e proteção contra sobrecarga.
Corrente
Empregando uma combinação de correntes de elos redondos e anéis de conexão de alta resistência-de mineração-de alta resistência, esse sistema apresenta resistência à tração e resistência ao desgaste superiores, projetado especificamente para operação contínua-de serviços pesados. Sua estrutura exclusiva-de conexão rápida simplifica a manutenção e a substituição, reduzindo significativamente o tempo de inatividade e garantindo uma transmissão de energia consistentemente estável em toda a linha de produção de britagem.
Raspador
As lâminas raspadoras, feitas de liga de aço de alto-desempenho, combinam alta resistência, resistência ao impacto e um design compacto. A estrutura de instalação otimizada facilita a manutenção, resiste eficazmente aos impactos de materiais grandes, mantém a plataforma transportadora limpa e desobstruída e melhora significativamente a eficiência geral da máquina e a vida útil.
Conjunto de rodas dentadas e eixos
Os eixos dianteiro/traseiro são projetados para desmontagem e manutenção como uma unidade inteira. Eixos projetados com liga de aço endurecido, temperado e com alívio de tensão. As rodas dentadas são projetadas com chapa de aço temperado ou aço dividido para fornecer opções adicionais de manutenção.
Dispositivo de tensão
Há um dispositivo de ajuste hidráulico na cauda do corpo do transportador, e o dispositivo de ajuste manual da bomba hidráulica pode perceber que mesmo que a extremidade de alimentação da máquina esteja enterrada no "material", ele também pode ajustar rapidamente o aperto da corrente para garantir a operação estável do equipamento.
Caixa Transportadora
A caixa transportadora consiste em uma série de pequenas caixas transportadoras conectadas por parafusos de alta{0}}resistência em uma fileira. A principal função é conectar a cabeça e a cauda e transportar a corrente transportadora deslizando nela para transportar materiais. A caixa transportadora é soldada por placa de aço resistente ao desgaste de alta resistência, estrutura forte e aparência bonita. A placa do revestimento interno é feita de uma placa resistente-ao desgaste e conectada por parafusos, facilitando a substituição.
Disjuntor AlimentadorCaracterísticas
01/ Baixo investimento
Não há necessidade de britadores primários caros, são necessárias poucas ou nenhumas obras de fundação e reduzem os custos de investimento. Pode ser alimentado diretamente pelo caminhão ou carregadeira, não necessita de nenhum outro equipamento específico caro, reduzindo bastante o custo do equipamento.
02/ Melhorar o desempenho econômico
O Feeder Breaker pode escolher as barras de grelha ou rolo para atingir a função de pré-triagem, minimizar os materiais em pó, melhorar a proporção de materiais acabados, a fim de melhorar os benefícios econômicos e o valor.
03/ Taxa de transferência ajustável
Equipado com conversor de frequência, pode alterar a velocidade do motor do conversor de frequência, alterando assim a velocidade de funcionamento da placa da corrente transportadora, o que pode atingir o objetivo de ajustar a capacidade de manuseio do disjuntor do alimentador.
04/ Sistema de lubrificação automática
O disjuntor alimentador adota um sistema de lubrificação automática centralizado, que pode ser controlado remotamente. O sistema de lubrificação automática pode definir o intervalo de enchimento de óleo, o número de enchimento de óleo e a quantidade de enchimento de óleo para garantir a lubrificação eficaz e confiável dos componentes principais. O sistema de lubrificação automática pode fornecer óleo com alta pressão e velocidade rápida, e pode ser monitorado remotamente, para que os componentes principais possam realizar uma boa lubrificação, o que prolonga muito a vida útil do rompedor alimentador.
05/ Manutenção fácil
O design modular dos componentes permite a fácil substituição de peças sobressalentes, facilitando a manutenção, reduzindo o dispendioso tempo de inatividade e economizando custos operacionais.
Envie seus requisitos e converse com um de nossos engenheiros técnicos sobre seu projeto.
Contate-nos para obter o melhor preço
Disjuntor AlimentadorBaixar folheto
Instalações de fabricação
Produtos mecânicos de alta qualidade, devem ter excelentes equipamentos de ferramentas. A fim de garantir sua precisão e atender às necessidades de grandes encomendas. Henan Excellent Machinery Co., Ltd possui 140 conjuntos de equipamentos profissionais, incluindo centro de usinagem de pórtico de cinco eixos-, centro de usinagem de mandrilamento e fresamento CNC, centro de usinagem vertical, centro de usinagem CNC vertical, centro de usinagem de pórtico, máquina de corte a laser, máquina de corte de tubo a laser, estação de trabalho de robô de soldagem, torno alongado, centro de usinagem horizontal CNC, etc. tratamento térmico de superfície ultra grande.
Rigoroso controle de qualidade
Atualmente, EXCT passou totalmente pela certificação do sistema de qualidade internacional ISO9001-2008, sistema de qualidade completo garante que desde o desenvolvimento e design do produto, produção, aquisição e fornecimento até o processo de vendas e serviços tenha sido controlado de forma eficaz.

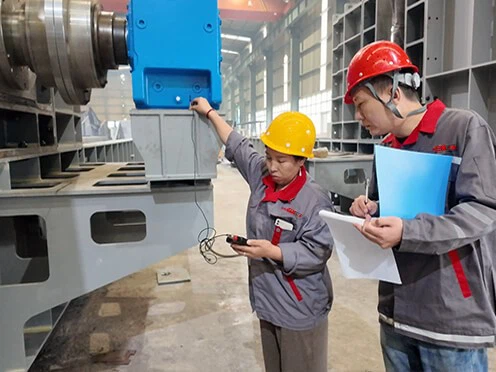

A EXCT possui uma equipe de inspeção rigorosa e qualificada para garantir o sucesso do controle de qualidade do produto. O departamento de inspeção de qualidade possui um rigoroso processo de testes que percorre as etapas de aquisição de matéria-prima, produção e instalação para garantir que cada equipamento entregue aos clientes seja qualificado.
Disjuntor AlimentadorCasos
O disjuntor alimentador é usado principalmente na britagem de carvão bruto, britagem de minério bruto e outras indústrias. Amplamente utilizado em carvão, linhita, sal, gesso, calcário, xisto, potássio e assim por diante.
Envie seus requisitos e converse com um de nossos engenheiros técnicos sobre seu projeto.
Obtenha a solução de produto mais adequada e cotação gratuitamente!!!
Especificações Técnicas Gerais
Os disjuntores de alimentação EXCT são customizados para cada material de aplicação para fornecer a melhor configuração e atender a todas as suas necessidades. Para mais configurações entre em contato com nossos engenheiros técnicos.
| Modelo de Equipamento | Largura do transportador (mm) | Comprimento do transportador (m) | Tamanho máximo de entrada de material (mm) | Tamanho nominal de saída do material (mm) | Capacidade de movimentação (t/h) |
| TP1400 | 1,350 | 6-20 | 800×800 | Menor ou igual a 200 | 500-1,000 |
| TP1600 | 1,550 | 8-25 | 1,000×1,000 | Menor ou igual a 300 | 800-1,400 |
| TP1800 | 1,750 | 8-30 | 1,200×1,200 | Menor ou igual a 300 | 1,200-2,000 |
| TP2200 | 2,150 | 8-30 | 1,500×1,500 | Menor ou igual a 400 | 1,500-3,000 |
| TP2400 | 2350 | 10-30 | 1,750×1,750 | Menor ou igual a 500 | 2,000-4,000 |
| TP2800 | 2750 | 10-30 | 2,050×2,050 | Menor ou igual a 500 | 3,000-5,000 |
* As especificações técnicas acima são apenas para referência, também podemos fornecer soluções customizadas de acordo com as necessidades do cliente.
Instrução de seleção
1.Qual material a ser triturado:______
2.Capacidade de manuseio:______t/h.
3. Densidade do material a granel: ______t/m3
4.A resistência à compressão do material:______Mpa
5. Faixa de material HGI (índice de moagem hardgrove):____
6.Porcentagem de distribuição de partículas de material?____
7.Máx. entrada de tamanho de material: ______mm
8. Saída de tamanho do material: ____mm
9. De acordo com sua aplicação real, o comprimento do transportador raspador necessário: ___m
10. O layout do disjuntor do alimentador é inclinado ou horizontal? Se for inclinado, qual é o grau de inclinação______ grau
11.Qual equipamento é usado para alimentar o material no disjuntor do alimentador?
12.Qual equipamento é utilizado para descarregar o material do disjuntor do alimentador?
13. Fonte de alimentação de trabalho: ______ V ______ HZ
Peças sobressalentes do disjuntor do alimentador
Combina cinto estreito-V
Cabeça dentada substituível
Raspador para serviço pesado
Conjunto da roda dentada traseira
Serviço de disjuntor de alimentador
Relatório de Viabilidade do Projeto
Design e planejamento do site
Seleção e Proposta de Modelo
Cálculo de seleção de modelo
Modelagem e Desenhos 3D
Projeto Civil
Instalação e Comissionamento
Diagnóstico Remoto
Serviço de treinamento
Cronograma de Manutenção
